RTO蓄熱式燃燒廢氣處理設備是把有機廢氣加熱到760℃以上,使廢氣中的揮發性有機物(VOCs,Volatile Organic Compounds)在燃燒室中氧化分解成二氧化碳和水。設備優勢:可處理含S,鹵素有機物質,適應于高濃度廢氣的處理,能處理絕大多數有機廢氣,凈化效率高達98%以上

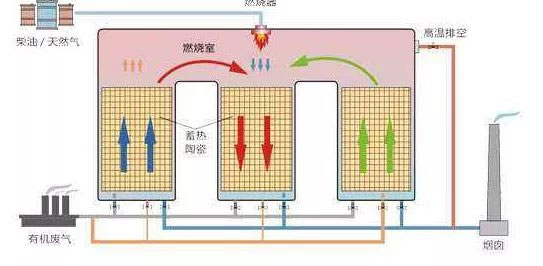

RTO蓄熱式燃燒廢氣處理設備是把有機廢氣加熱到760℃以上,使廢氣中的揮發性有機物(VOCs,Volatile Organic Compounds)在燃燒室中氧化分解成二氧化碳和水。氧化產生的高溫氣體流經特制的陶瓷蓄熱體,使陶瓷體升溫而“蓄熱”,下個過程是廢氣從已經“蓄熱”的陶瓷經過,將陶瓷的熱量傳遞給廢氣,有機廢氣通過陶瓷作為換熱器載體,反復進行熱交換,從而節省廢氣升溫的燃料消耗,降低運行成本。
設備優勢:可處理含S,鹵素有機物質,適應于高濃度廢氣的處理,能處理絕大多數有機廢氣,凈化效率高達98%以上
設備工作原理:
1.廢氣進入RTO系統,通過不同蓄熱床層底部氣動閥門的切換,改變尾氣進入陶瓷的方向,實現蓄熱區與放熱區的交替轉換。當系統VOCs濃度足夠高,所放出的熱能足夠多時,RTO即不需燃料便能夠維持VOCs的氧化分解條件,同時可對外輸出系統余熱
2.RTO設備在工作時,經過以下兩個過程。
(1)冷啟動預熱狀態;
新鮮空氣直接進入RTO主體進行預熱,間隔一定時間T后,進出氣閥門自動切換,氣體在A(yíng)、B、C床間變更流動方向。此過程操作排空可能滯留在RTO設備內部的殘留有機廢氣,以免在點火時發生危險。
5-10分鐘后,通過PLC控制開啟燃燒系統,電加熱系統開始自動啟動,蓄熱陶瓷填充床的溫度逐漸升高,約3小時左右后,陶瓷床頂部達到約650℃,中部達到約300℃,底部約100℃。此時,預熱過程結束。
(2)運行狀態

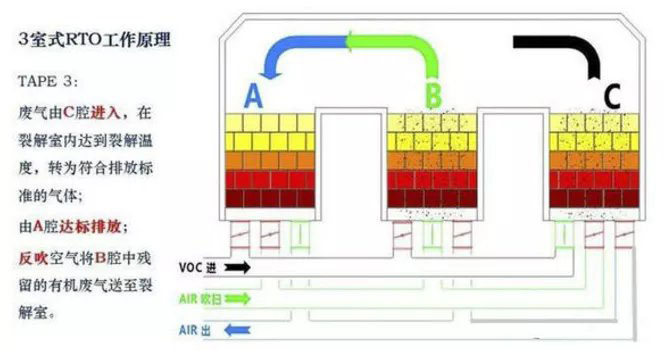

預熱過程結束后,RTO進入運行狀態,有機廢氣經過陶瓷蓄熱床A,被逐漸預熱到其自燃溫度,在燃燒室內發生氧化反應,生成CO2和H2O,再進入陶瓷蓄熱床B放熱,將熱量積蓄在陶瓷蓄熱床B,此時C床進行吹掃,A、B蓄熱床溫度在沿自上而下逐漸降低,A、B、C三床之間按照周期T進行切換,處理后的煙氣進入排放煙囪。
