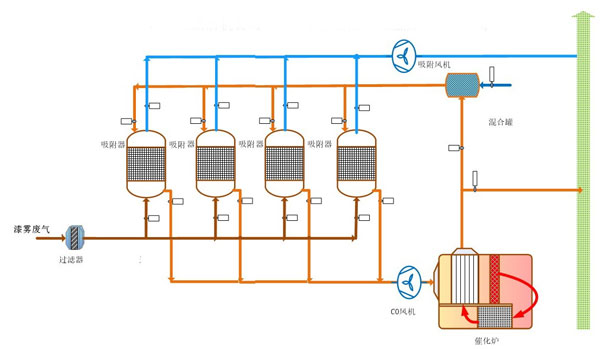

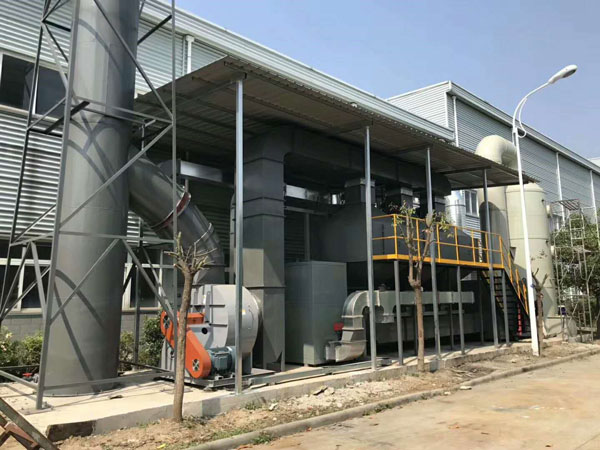

工藝流程
一.設備分為預處理,吸附階段,脫附階段與控制系統四個主要方面構成
1.預處理:廢氣中可能含有顆粒物粉塵,不及時清理會(huì )堵塞活性炭對吸附床造成不利影響,經自動干式過濾裝置預處理后,將粉塵濃度降到20mg/m3以下,顆粒物降到5μm以下,保證活性炭的使用壽命,利于整套系統的安全穩定的運行。
2.吸附階段:廢氣經過合理的布風,使其均勻地通過固定吸附床內的活性炭層的過流斷面,在一定的停留時間,由于活性炭表面與有機廢氣分子間相互引力的作用產生物理吸附,其特點是:吸附質(有機廢氣)和吸附劑(活性炭)相互不發生反應,過程進行較快,吸附劑本身性質在吸附過程中不變化,吸附過程可逆,從而將廢氣中的有機成份吸附在活性炭的表面,從而使廢氣得到凈化,凈化后的潔凈氣體通過風機及煙囪達標排放。
3.脫附階段:通過理論計算,達到吸附床吸附飽和時間后,關閉吸附箱進出口閥門。啟動脫附風機對該吸附床脫附,脫附氣體首先經過催化床中的換熱器,然后進入催化床中的預熱器,在電加熱器的作用下,使氣體溫度提高到300℃左右,再通過催化劑,有機物質在催化劑的作用下燃燒,被分解為CO2和H2O,同時放出大量的熱,氣體溫度進一部提高,該高溫氣體再次通過換熱器,與進來的冷風換熱,回收一部分熱量。從換熱器出來的氣體分兩部分:一部分直接排空;另一部分進入吸附床對活性炭進行脫附。當脫附溫度過高時可啟動補冷風機進行補冷,使脫附氣體溫度控制在一個合適的范圍內?;钚蕴课酱矁仍O有自動應急降溫保護系統,當脫附溫度超高時,自動啟用應急降溫系統,達到降溫的作用。
4.控制系統:活性炭達到一定時間的飽和狀態后脫附再生,系統中的風機、預熱器、溫度、電動閥門進行控制。當系統溫度達到預定的催化溫度時,系統自動停止預熱器的加熱,當溫度不夠時,系統可以重新啟動預熱器,使催化溫度維持在一個適當的范圍;當催化床的溫度過高時,開啟補冷風閥,向催化床系統內補充新鮮空氣,可有效地控制催化床的溫度,防止催化床的溫度過高。此外,系統中還有阻火器,可有效地防止火焰回躥。
活性碳吸附床脫附溫度過高時,自動啟用補冷風機降低系統溫度,溫度超過報警值,自動開啟火災應急降溫保護系統,確保系統安全
?

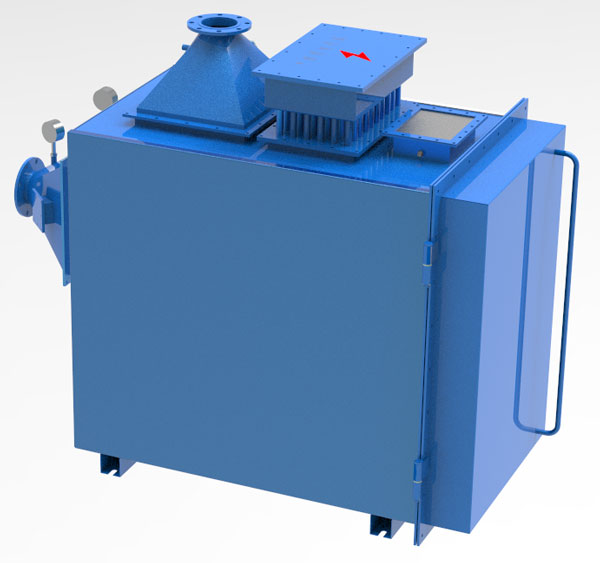

二.催化燃燒爐
催化凈化裝置內設加熱室,啟動加熱裝置,進入內部循環,當熱氣源達到有機物的沸點時,有機物從活性炭?jì)确蛛x,進入催化室進行催化燃燒分解成CO2和H2O,同時釋放出能量,利用釋放出的能量再進入吸附床脫附時,此時加熱裝置完全停止工作,有機廢氣在催化燃燒室內維持自燃,熱量循環進行,直至有機物完全從活性炭?jì)炔糠蛛x,至催化室燃燒分解,活性炭脫附完成再生,有機物得到催化分解處理。
三.設備全程為PLC自控進行設備的全程控制,便于客戶操作處理,利于監控設備運行狀況。
?

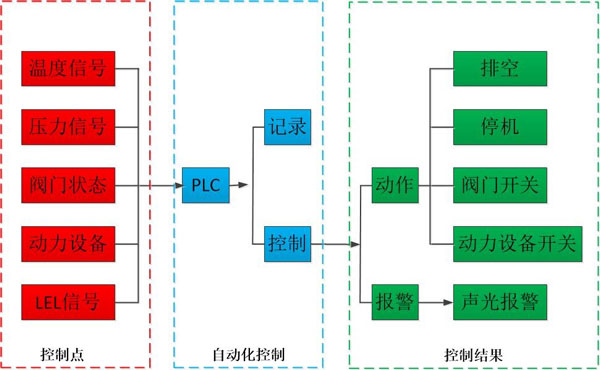

Plc控制原理簡圖
四、安防措施

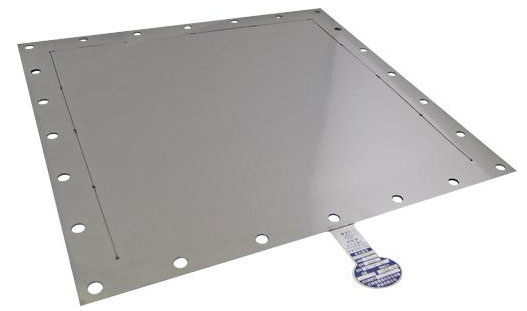

為保證設備運行安全,設備進行多級的安全措施處理。爆破片:當催化燃燒爐內壓力突然上升,防止系統發生危險,特在催化燃燒爐頂處設置爆破片,對系統實施保護,本系統爆破片選用不銹鋼材質,爆破壓力根據系統設計確定。
阻火器:由特制的多層金屬網組成,可阻止火焰通過,過濾掉氣體中較大的顆粒(污物)。
補新風機:當脫附溫度過高時可啟動補冷風機進行補冷,使脫附氣體溫度穩定在一個合適的范圍內。
催化凈化裝置內部設有溫度超溫報警,設備試運行時設定安全溫度,當設備運行溫度超溫時會(huì )自動打開補新風閥門關閉電加熱,以稀釋進氣溫度,以保證設備的安全運行。
